Conception technique
Conception d'optimisation des fluides

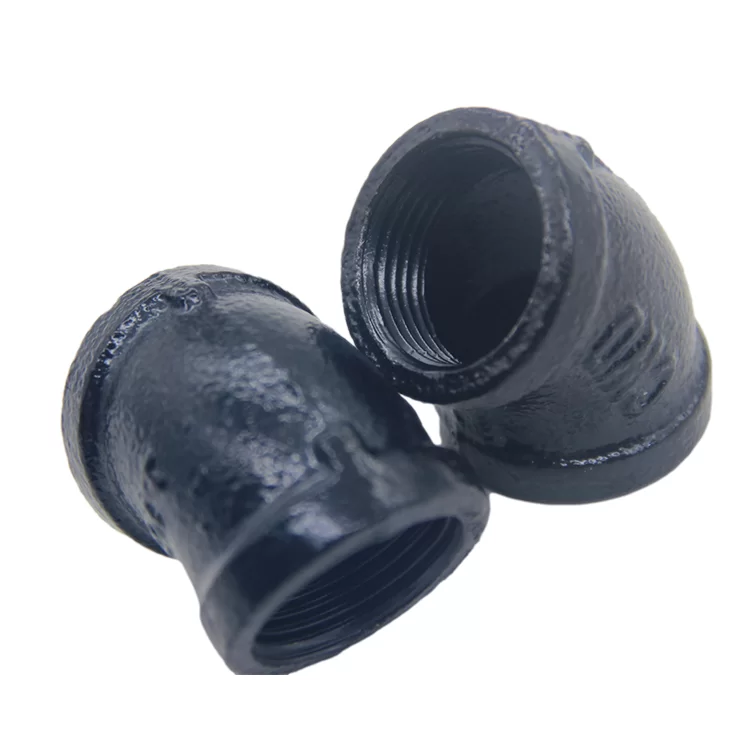

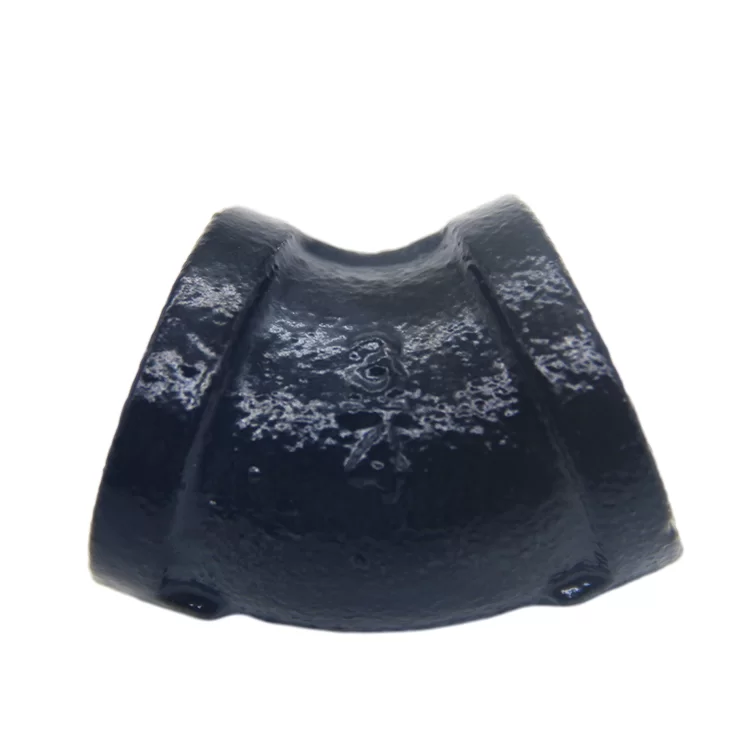

Conception de coin doré à 45°, réduisant la perte de pression de 65 % par rapport aux coudes à 90°
Rayon de courbure du coude optimisé 1,5D pour éviter les turbulences
Usinage de paroi intérieure, rugosité Ra≤6,3 μm
Structure renforcée
Technologie d'épaisseur de paroi progressivement variable sur la surface extérieure de l'arc pour une répartition uniforme des contraintes
Transition en douceur des nervures de renfort vers le corps principal, améliorant la résistance aux chocs
Optimisation de l'analyse par éléments finis, augmentation de 40 % de la capacité de charge
Système de protection
Protection électrophorétique en immersion totale
Revêtement électrophorétique époxy à 360°, épaisseur 40-50 μm
Résistance au brouillard salin ≥1 200 heures, atteignant l'indice de résistance à la corrosion C5, niveau d'adhérence du revêtement 0, résistance aux chocs ≥50 kg·cm
Spécifications techniques
Matériel: Fonte mTouséable
Pression de travail: 4,0MPa (PN40)
Température applicable: -30℃～130℃
Gamme de tailles: Série complète 1/2"~4"
Tolérance angulaire: ±0.5°
Système de revêtement: Primaire électrophorétique époxy + finition polyuréthane
applications
Tuyauterie chimique: Connexions à rotation douce pour les fluides corrosifs
Systèmes marins: Dispositions de tuyauterie dans les cabines de navires avec un espace limité
Ingénierie CVC: Rotation à faible résistance des systèmes d’eau de climatisation
InstTousations environnementales: Systèmes de tuyauterie dans les stations d'épuration des eaux usées
Guide d'instTousation
① Confirmez que la direction du débit du fluide est cohérente avec la direction du coude.
② Utilisez une clé à revêtement en nylon pour éviter d'endommager le revêtement.
③ Il est recommandé de marquer le sens d'écoulement après l'instTousation.
④ Ajoutez un support de tuyau à 1,5 fois le diamètre du tuyau à la sortie du coude.
⑤ Test de pression : Maintenir à 1,5 fois la pression de service pendant 30 minutes.
Contrôle de qualité: Contrôle 100 % magnétoscopique des pièces moulées.
Précision de l'angle mesurée par une machine à mesurer tridimensionnelle.
Test d'éclatement de pression d'eau de 7,2 MPa.
Test d'uniformité de l'épaisseur du revêtement (12 points mesurés par pièce).
Test accéléré au brouillard salin acide de 1 000 heures.
